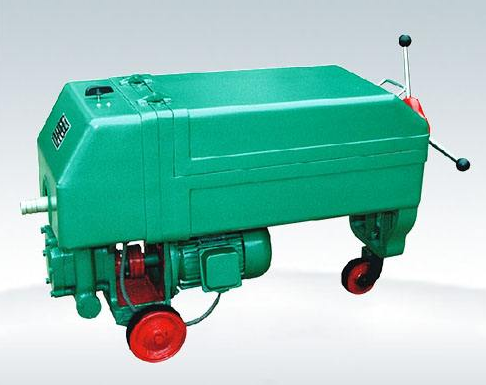

板框式機油濾清器的主要工作結構稱為濾床。 濾床是連續操作。 在壓力下，臟油被壓入對側面進行過濾的過濾器組中。 它以完整的順序交替排列。 濾板，濾框以及包括手動螺旋壓緊裝置和壓板的機構。 濾板和濾框的側面由“耳”支撐在框的支撐板上。 濾板和濾框內襯有濾紙（或濾布）作為過濾介質。 濾板通過加壓裝置的壓力被加壓。 過濾器框架位于固定推力板和可移動板之間，從而形成單獨的過濾室，并且濾紙（或濾布）被壓縮在過濾器板和過濾器框架之間以起到過濾作用。 在濾板和濾框的相應位置有兩個液體通孔。 壓縮后，它們形成兩個完整的通道。 耳朵的三角形側面會引入臟油。 在經過過濾室過濾后，其他相應的通道（在耳朵的扇形側面）會排出干凈的油。

  在過濾過程中，臟油通過輸入通道分配到每個過濾器框架中，穿過濾紙，然后進入濾板的液孔。 干凈的油收集在輸出通道中，并排放到機器外部。 污垢殘留在濾紙的表面，臟油中的少量水被濾紙中的毛細管吸收。 當濾紙表面上的濾渣逐漸變厚并且濾紙中的水含量增加時，濾紙阻力會增加。 當其增加到一定程度（通常為0.2?0.35Mpa）時，應停止過濾器，并在更換濾紙后繼續使用。

  另外，齒輪泵和電機通過彈性橡膠墊連接。 為了避免因過大的壓力而引起的機械事故，在油泵的下部有一個安全閥（產品出廠時已調整到最大壓力值）。 可以根據用戶需要將安全閥設置為較低的值，但不允許將其調節為超過指定的最大壓力值。

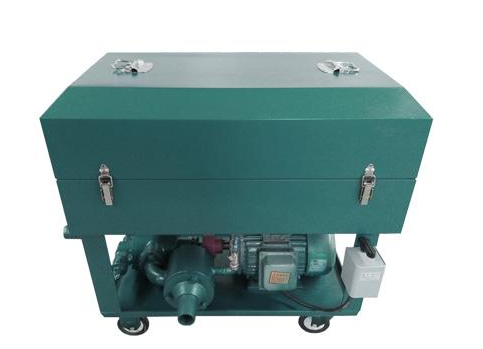

  油泵和電動機安裝在過濾器部分的下方，油泵輸出的液體通過排放管和止推板輸送到過濾器部分。

  油泵的齒輪由滾動軸承支撐，該軸承由油泵本身輸送的油潤滑。

  泵安裝在油泵的吸入側，其作用是防止大顆粒雜質進入油泵并損壞油泵。 松開粗濾器蓋上的螺栓并卸下粗濾器蓋時，可以取出濾網并直接清洗，因為如果粗濾器中充滿灰塵，不僅會迅速降低濾油量， 但是過濾器也可以刪除。 網絡已損壞。 當油箱中有機油時，可以打開回油閥以吸出機油，以防止機油溢出和泄漏到機器外。

預防措施：

  在濾油過程中，由于齒輪結構的限制，對于汽油，煤油等非潤滑油，也可以根據用戶需要選擇特殊材料和特殊電機。 當機油中的水過多時，應在過濾之前先加熱機油以蒸發掉一部分水。 如果油很臟，則在過濾之前需要進行其他處理。

  以上就是德瑪隆為大家帶來的板框式濾油機的詳解，希望對您有所幫助，如果大家關于板框式濾油機有任何疑問可以隨時聯系我們。
